THT-Lötstellen: Warum DfM-Regeln allein nicht ausreichen – Versteckte Risiken und Kosten der Through Hole Technology
von Dr.-Ing. Reinhardt Seidel, DEEPTRONICS GmbH
Versteckte THT Risiken
PCB-Designer kennen das Problem: Selbst bei strikter Einhaltung aller DfM-Regeln entstehen in der Serienproduktion unerwartete THT-Lötprobleme. Besonders bei High-Power-Elektronik mit mehreren Kupferlagen und dicken Leiterplatten (>1,6 mm) zeigen sich die Grenzen herkömmlicher Design-for-Manufacturing-Ansätze.
Die Realität: Der größte Teil der THT-Risiken wird durch Standard-DfM-Checks nicht erfasst. Diese Lücke klafft besonders bei anspruchsvollen High-Power Baugruppen auf, weil hier die Effekte des PCB-Designs besonders stark zum Tragen kommen.
Das führt zu kostspieligen Prototyp-Schleifen, Nacharbeit und Terminverzögerungen.
Die Physik hinter dem Problem
THT-Lötstellen sind komplexe multiphysikalische Systeme. Ihre Qualität hängt von zahlreichen Faktoren ab, die sich gegenseitig beeinflussen:
- Thermische Masse: Kupferlagen, Leiterplattendicke und Bauteilgröße
- Prozessparameter: Lötzeit, Temperaturprofile, Flussmittel und Legierung
- Geometrische Einflüsse: Pin-zu-Loch-Verhältnis, Kuferanbindung und -verteilung
- Maschinenspezifika: Prozessart, Düsenkonfiguration, Wellenhöhe, Vorheizung
Herkömmliche DfM-Regeln betrachten diese Faktoren unzulänglich, sondern definieren schlichte Regeln, die meist nur Mindestabstände oder einen Lochdurchmesser definieren. Doch erst das Zusammenspiel aus Baugruppendesign und Lötprozess bestimmt die tatsächliche Lötbarkeit.
Risiken identifizieren durch prozessbasierte Berechnung statt Schätzung
Was wäre, wenn Sie bereits im Design-Stadium wüssten, welche Lötstellen problematisch werden? Wenn Sie quantifizieren könnten, wie sich Design-Änderungen auf die Fertigbarkeit auswirken?
Ein digitaler Zwilling des THT-Lötprozesses macht genau das möglich. Er simuliert die Prozessphysik und bewertet jede Lötstelle individuell:

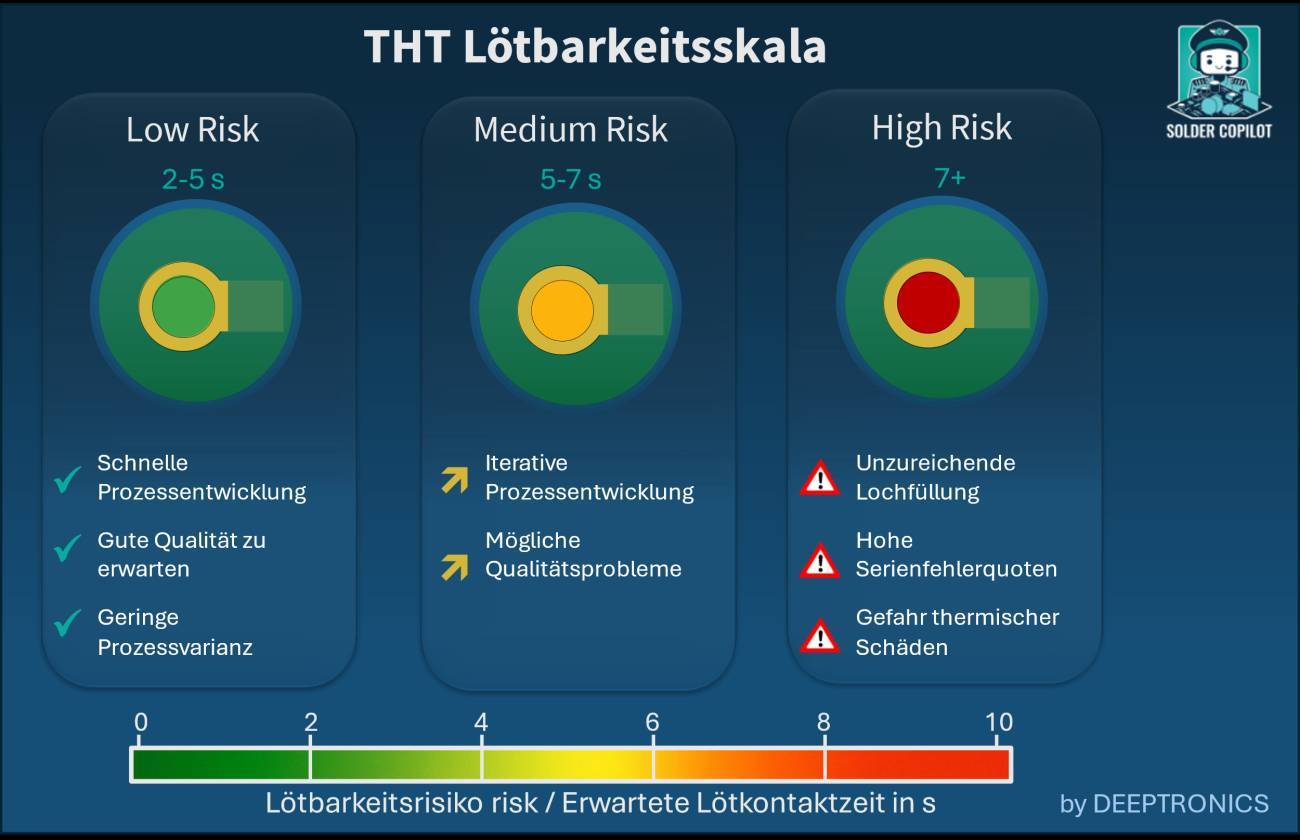

- Grüne Lötstellen: < 5 s robuste Prozessfenster
- Gelbe Lötstellen: 5-7 s iterative Prozessent- wicklung nötig
- Rote Lötstellen: > 7 s hohes Risiko für unzureichende Durchlötung
Risikominimierung im Design-Stadium für hohe Qualitätsanforderungen
Durch den physikbasierten Ansatz des Solder Copilot wird die subjektive Beurteilung durch manuelles Überprüfen durch quantifizierte Risikobewertung ergänzt. Kritische THT-Lötstellen werden bereits vor dem Layout-Freeze und der Prototypenbestellung identifiziert und Fehler behoben, bevor sie teuer werden.
Das Ergebnis
Weniger Prototyp-Schleifen, schnellere Markteinführung und höhere Fertigungsqualität.
Indizien für versteckte Risiken können bereits an einfachen Faustregeln identifiziert werden:
- Dicke Leiterplatten (>1,6 mm) mit vielen Kupferlagen (>4 Layer)
- Dicke Kupferlagen > 35 µm
- High-Power-Komponenten (Elkos, Shunts, Transformatoren)
- Einsatz von Lötmasken für Wellen- und Selektivwellenlötungen bei dichter Bestückung
