Die SGM6027, SGM6027A und SGM6027B des Herstellers SG Micro sind winzige und effiziente, synchrone Abwärtswandler für Eingangsspannungen von 2,5 bis 5,5 Volt mit extrem niedrigem Ruhestrom (580 nA typ.) und einem Wirkungsgrad bis 92 %.

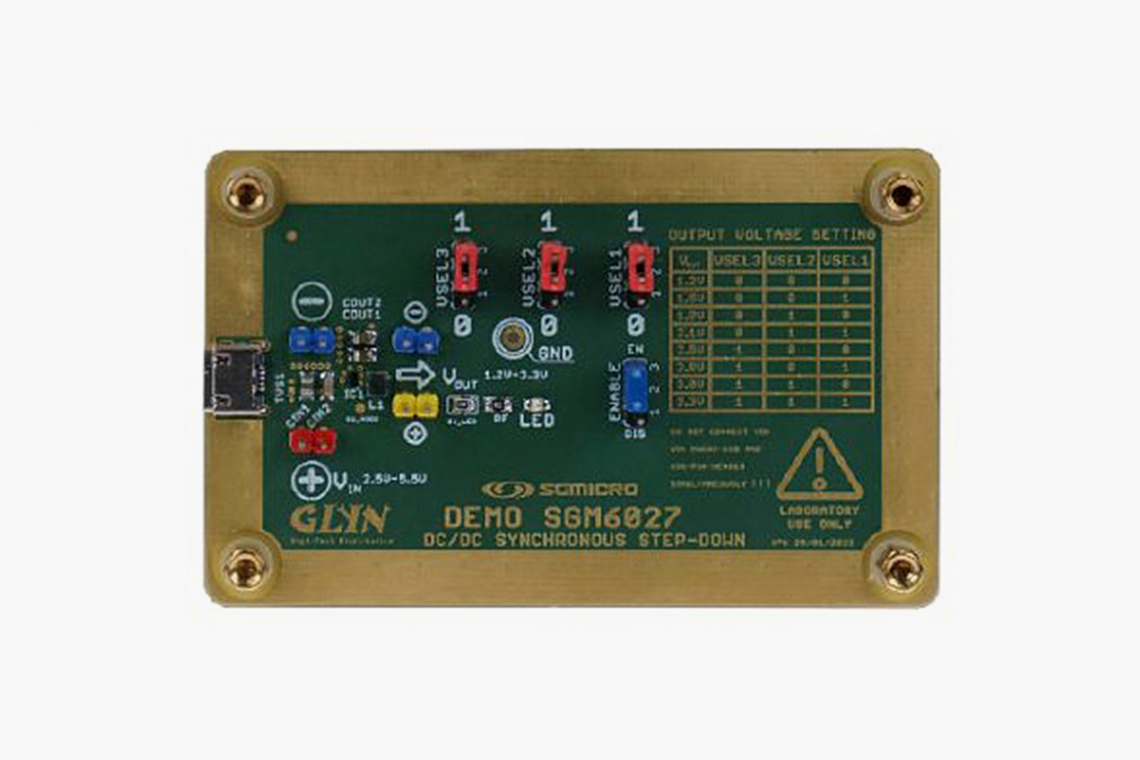

Sie eignen sich gut für Entwicklungen im Bereich mobiler, tragbarer akku- oder batteriebetriebener Applikationen. Trotz ihrer Größe von nur 0,8 mm x 1,6 mm liefern sie bis zu 600mA Dauerstrom (Spitzenstrom 1310 mA). Über drei VSEL-Pins können 8 verschiedene Ausgangsspannungen digital gewählt werden (SGM6027:1,2 … 3,3 V; SGM6027A: 0,7 … 3,1 V; SGM6027B: 1,3 … 3,1 V). Mehrfache Schutzfunktionen ermöglichen einen sicheren Betrieb des Bauteils. So verfügt es über einen Unterspannungsschutz am Eingang sowie einen Schutz vor Überstrom und Übertemperatur. Der Chip ist für einen Umgebungstemperaturbereich von -40°C bis +85°C spezifiziert. Das Datenblatt enthält detaillierte Design-Hinweise für die Auslegung der externen Schaltinduktivität sowie die Eingangs- und Ausgangskapazitäten. Auch die wichtigsten Parameter für ein günstiges Leiterplatten-Layout werden in einem kleinen Leitfaden vorgestellt. Angeboten werden die Abwärtswandler unter anderem von Glyn. Interessierten Kunden stellt Glyn ein Referenzdesign und Demoboard zum schnellen Start bereit.

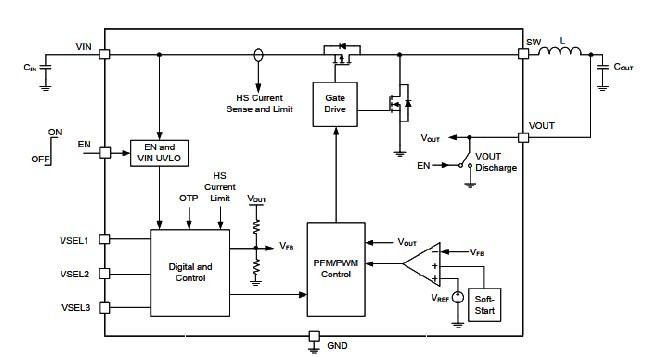

Blockschaltbild; Bild: Glyn
